Ładowarka XTAR VP4 Plus DRAGON

Ładowarka XTAR VP4 Plus DRAGON 10440-32650 USB do Li-ION/Ni-MH/Ni-CD 4 kanały

Prawdziwy smok funkcjonalności !

Jeśli szukasz zaawansowanej, inteligentnej ładowarki to stworzona przez XTAR VP4 Plus Dragon, posiada wszystkie najnowsze funkcje, dla wymagających użytkowników. Cztery niezależne kanały ładowania, które obsługują szeroki zakres akumulatorów Li-ION, Ni-MH i Ni-CD. Wyposażona w innowacyjny ekran LCD, oraz dopasowane gniazda, może ładować szeroką gamę akumulatorów od AAAA, AAA/R03, AA/R6, R14/C, R20/D, 10440, 14500, 14650, 16340, 17500, 17670, 18350, 18490, 18500, 18650, 18700, 20700, 21700, 22650, 25500, 26650, 32650. W ładowarce nie można ładować zabezpieczonych akumulatorów Li-ION w rozmiarze: 20700 oraz 21700.

Co wyróżnia ładowarkę VP4 Plus DRAGON?

• Trzystopniowy proces ładowania TC/CC/CV sterowany procesorem
• Cztery niezależne kanały ładowania
• Maksymalnie 2A na kanał
• Technologia łagodnego startu ładowania zapewnia dłuższą żywotność ogniw
• Wskaźnik ładowania dla każdego kanału
• Kompaktowe, przenośne opakowanie - łatwa w przenoszeniu
• Automatycznie wybiera najbardziej odpowiedni prąd ładowania (2A/ 1A / 0,5A) dla akumulatorów, aby zmaksymalizować żywotność akumulatorów
• Funkcja 0V Reaktywacja może uratować  „martwe” akumulatory
• Zabezpieczenia: zwarciowe, termiczne, przed odwrotną polaryzacją
• Może ładować rozmiary: 10440, 14500, 14650, 16340, 17500, 17670, 18350, 18490, 18500, 18650, 18700, 20700, 21700, 22650, 25500, 26650, 32650 przy napięciu znamionowym 3.6V/3.7V – technologia Li-ION
• Nie ładuje zabezpieczonych akumulatorów w rozmiarach 20700 i 21700 (o wysokości powyżej 70mm)
• Może ładować rozmiary: AAAA, AAA/R03, AA/R6, R14/C, R20/D przy napięciu znamionowym 1,2V – technologia Ni-MH/ Ni-CD
• Kompatybilna z ogniwami przemysłowymi (tzw. bez wysokiego plusa), o niskiej pojemności oraz akumulatorami IMR/ INR/ ICR.
• Wykonany z materiału ABS, doskonale odprowadza ciepło
• Gwarancja: 24 miesiące

Dzięki algorytmowi ładowania TC/CC/CV oraz detekcji w czasie rzeczywistym, ładowarka jest inteligentnym i bezpiecznym urządzeniem, inteligentnie identyfikuje moc wejściową i automatycznie dostosowuje odpowiedni prąd ładowania od 0.5A do 2A.

Algorytm ładowania TC/CC/CV zastosowany w ładowarce, to proces ładowania ogniw Li-ION zapewniający dobrą kondycję ogniwa. Polega na ładowaniu odpowiednim prądem a także zakończeniu ładowania we właściwym czasie. Etapy ładowania TC/CC/CV, możemy podzielić na:

• Etap TC: wstępna faza kontroli i reaktywowania ogniwa, którego napięcie spadło poniżej 2,9V
• Etap CC: następnie ogniwo ładowane jest prądem o stałej wartości od 50mA do 500mA (w zależności od podłączonego źródła zasilania).
• Etap CV: następnie ładowarka przełącza się na doładowywanie malejącym prądem, aż do napięcia 4,2V na ogniwie. Gdy napięcie ogniwa osiągnie 4,2V ładowanie jest ukończone, a akumulator w pełni naładowany

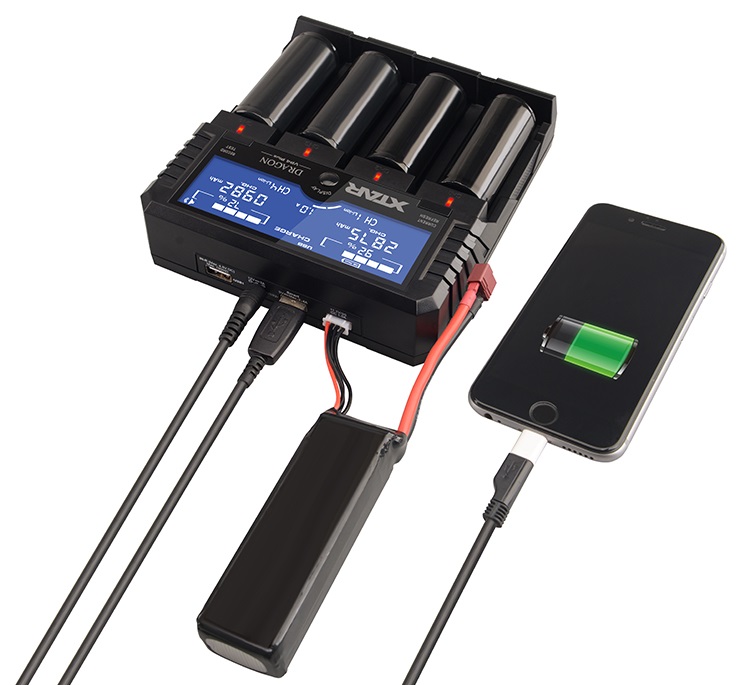

Ponadto podłączając pakiet akumulatorów 11.1V (3S) do odpowiedniego gniazda w ładowarce, mamy pewność całkowitego optymalnego naładowania. A to dzięki funkcji ładowania z balanserem, co daje równomierne naładowanie każdego z ogniw pakietu.

Urządzenie może być używane do ładowania: Power banków, urządzeń mobilnych, takich jak telefony i tablety, a to dzięki wykorzystaniu portu wyjściowego USB.

Interfejsem użytkownika jest ekran, cztery diody i trzy przyciski. Krótkie naciśnięcie lewego przycisku, zmienia prąd ładowania pomiędzy 0.5A, 1A i 2A. Naciśnięcie okrągłego, środkowego przycisku, będzie włączać/wyłączać wyświetlacz. Przy wyłączonym wyświetlaczu, włożenie ogniwa aktywuje go ponownie. Trzykolorowy wskaźnik diodowy LED, CH1 - CH4, informuje o aktualnym statusie ładowanego ogniwa.

Wyświetlacz pokazuje zaawansowane informacje na ekranie LCD:

• Prąd ładowania
• Stan ogniwa
• Pojemność ogniwa w procentach
• Rodzaj ogniwa i wykorzystane kanały
• Napięcie ogniwa
• Stan naładowania / Test / Odświeżanie
• Pakiet 3S / USB Stan wyjściowy

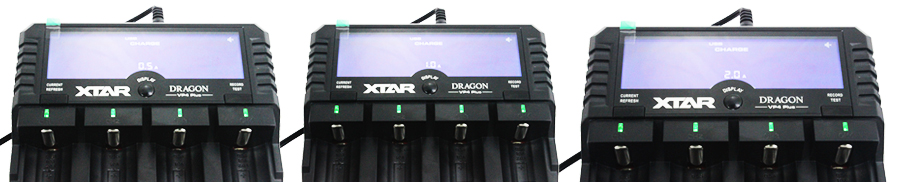

Prąd ładowania ustala się wspólnie dla wszystkich kanałów przyciskiem umieszczonym pod wyświetlaczem. Przy ładowaniu 1-2 akumulatorów umieszczonych w skrajnych kanałach maksymalny prąd ładowania wynosi 2A. Natomiast przy ładowaniu 1-2 akumulatorów lub umieszczeniu chociaż jednego akumulatora w jednym z dwóch środkowych kanałów maksymalny prąd ładowania to 1A.

Ładowarka XTAR VP4 Plus DRAGON, posiada funkcję reaktywacji ogniw głęboko rozładowanych i ogniw o napięciu 0V.   Wystarczy włożyć głęboko rozładowany akumulator do ładowarki, tak jak przy normalnym ładowaniu, a ładowarka wykryje rozładowane ogniwo i podejmie próbę jego reaktywacji.

Uwaga! Ogniwa rozładowane poniżej pewnego poziomu ulegają nieodwracalnemu uszkodzeniu i ich reaktywacja może być niemożliwa. Należy unikać zbyt głębokiego rozładowania akumulatorów Li-ION - może to doprowadzić do znacznego obniżenia ich trwałości i pojemności lub doprowadzić do ich całkowitej niesprawności.

Ładowarka posiada system skutecznego odprowadzania ciepła podczas procesu ładowania. Zbytnie nagrzewanie się ogniw może powodować ich szybsze zużycie. Firma XTAR zadbała także o to, zastosowując zasilanie z zewnętrznego źródła. Dzięki temu temperatura ładowanego w VP4 Plus akumulatorka wzrośnie najwyżej o 15 stopni.

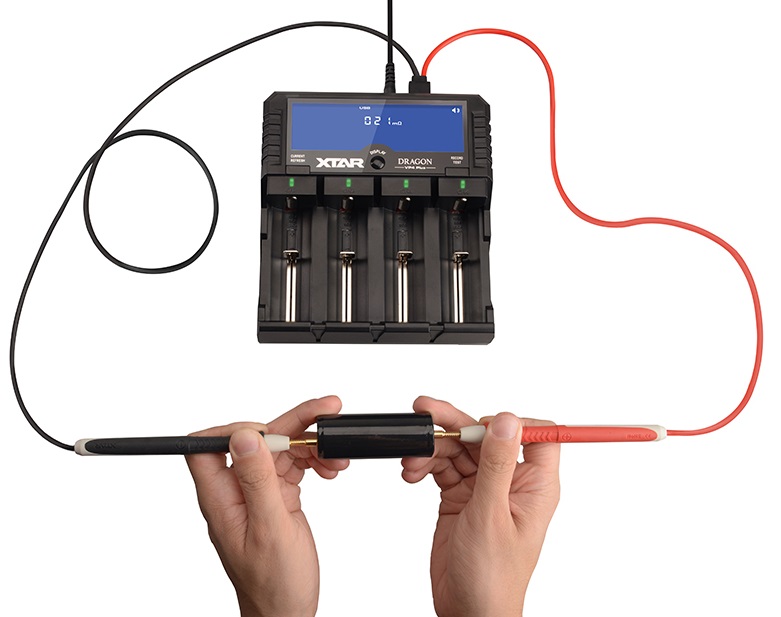

XTAR VP4 jest wyposażony w czujniki, które pozwalają użytkownikom testować napięcie ogniw, opór wewnętrzny oraz uzyskać inne istotne informacje dotyczące stanu akumulatorów.

Dane techniczne:

• Typ: ładowarka
• Marka: XTAR
• Model: VP4 Plus DRAGON
• Ładowany rodzaj ogniw : akumulatory Li-ION 3.6 - 3.7V, zabezpieczone i niezabezpieczone oraz rozmiary AAAA/ AAA/ AA/ A/ SC/ C/ D dla ogniw Ni-MH/Ni-CD 1.2V
• Ilość ładowanych ogniw: 1-4
• Kompatybilność z akumulatorami: 10440, 14500, 14650, 16340, 17500, 17670, 18350, 18490, 18500, 18650, 18700, 20700 (tylko niezabezpieczone), 21700 (tylko niezabezpieczone), 22650, 25500, 26650, 32650
• Napięcie wejściowe : DC 12V 3A
• Metoda ładowania ogniw Li-ION, procesorowo TC/CC/CV a Ni-MH, procesorowo CC
• Prąd ładowania w systemie CC:  akumulatory umieszczone w skrajnych kanałach (1 i 4) - max 2000mA,
  a umieszczone w środkowych kanałach (2 i 3) - max 1000mA
• Napięcie zakończenia ładowania: Li-ION 4,2V ±0,05V; Ni-MH/Ni-CD: 1.45V±0.1V
• Zabezpieczenie: termiczne, zwarciowe, przed odwrotnym włożeniem akumulatora
• Gniazdo zasilania: USB 5V 2.4A (maksymalnie)
• Gwarancja: 24 miesiące
• Wymiary: 158 x 147 x 40mm
• Waga: 345g

Wszystkie produkty XTAR sprzedawane są z etykietą na opakowaniu zawierającą unikalny kod oryginalności. Aby sprawdzić autentyczność produktu, proszę zwrócić uwagę na naklejkę znajdującą się na obudowie urządzenia.

Proszę tutaj, zdrapać warstwę i spisać unikalny 18-cyfrowy numer produktu.

Na stronie producenta, należy wprowadzić 18-cyfrowy numer w odpowiednie pola, dostępne tutaj: http://www.xtar.cc/intro/14.html. Po weryfikacji dowiemy się czy nasze urządzenie jest oryginalne i rzeczywiście wyprodukowane przez XTAR.

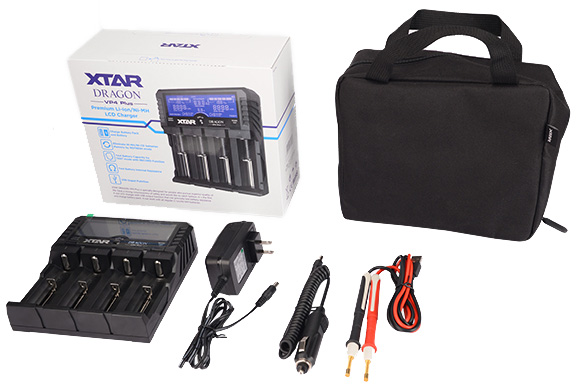

Zestaw zawiera:

• Ładowarka VP4 Plus DRAGON
• Zasilacz AC/DC 12V / 3A
• Para przewodów diagnostycznych
• Przewód do zapalniczki samochodowej 12V / 3A
• Instrukcja obsługi
• Torba
